0223 Schlitzklappe UFT-FluidSlot
Verwendungszweck
In Mischwasserkanalisationen gibt es zahlreiche Entlastungsbauwerke in Form von Regen- und Beckenüberläufen. Bei Regenereignissen mit großen Niederschlagsmengen wird hier verdünntes Abwasser in die Gewässer entlastet. Die Entlastungen sind meistens als lange, feste Schwellen ausgebildet und sind in der Regel nahe an Gewässern gelegen.
Steigt der Wasserspiegel im Gewässer bei Hochwasser an, sind niedrig angeordnete Entlastungsschwellen überflutungsgefährdet. Flusswasser tritt dann rückwärts in die Kanalisation ein und überlastet die Kläranlage oder überflutet gar Keller und Straßen. Nach unserer Erfahrung ist etwa jede fünfte Regenentlastung rückstaugefährdet, obwohl nach DWA-Arbeitsblatt A 128 empfohlen wird, Regenentlastungen mindestens auf Höhe des 10-jährigen Hochwassers anzuordnen.

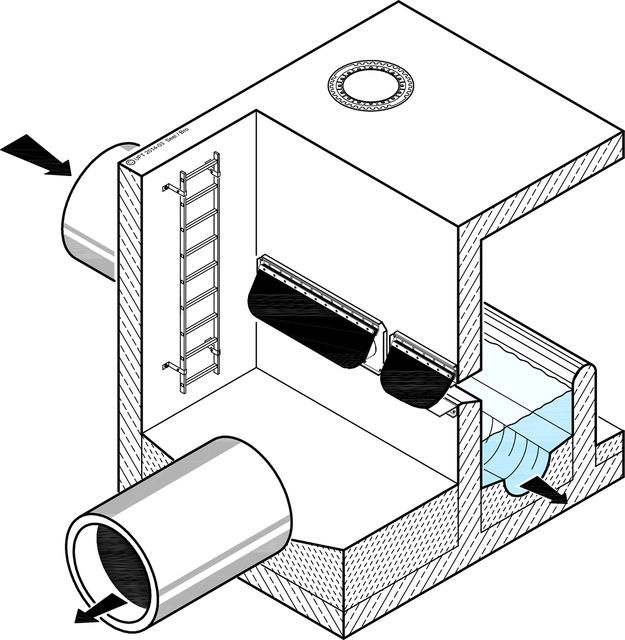

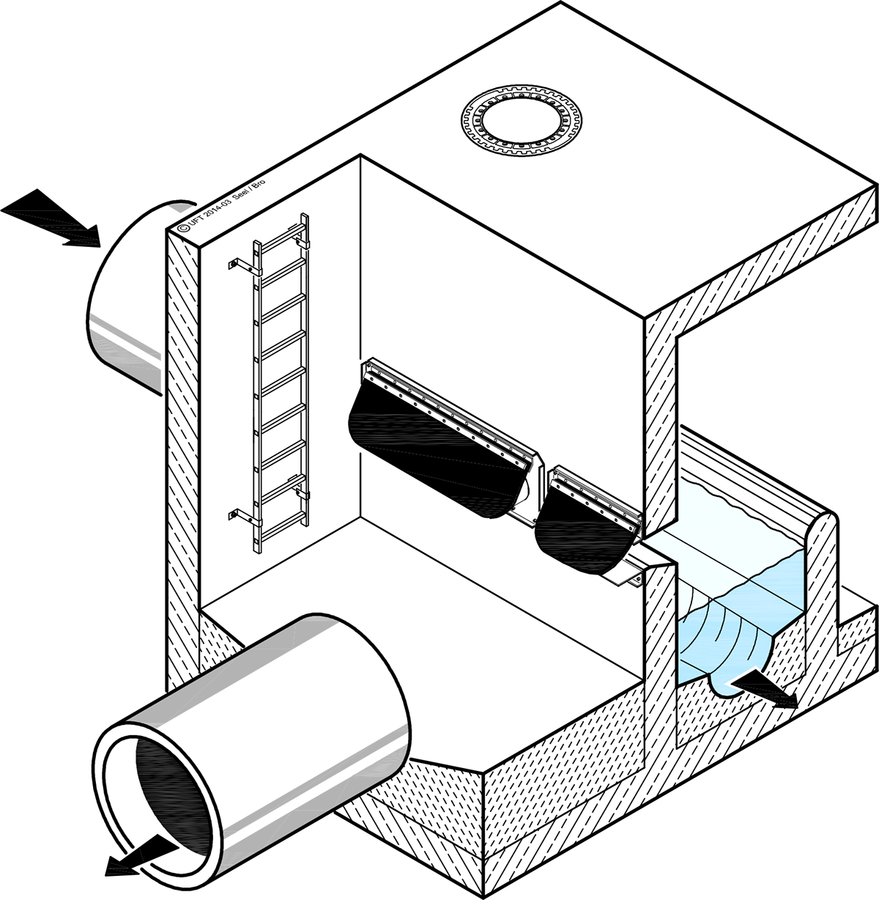

Die Schlitzklappe UFT-FluidSlot verhindert bei Hochwasser den massiven Rückfluss vom Gewässer in das Kanalsystem oder in das Regenbecken. Die Forderungen der DIN 19 569 Teil 4 hinsichtlich der zulässigen Leckageraten werden erfüllt. Ein ständiger Einstau der Schlitzklappe auf der Gewässerseite sollte allerdings vermieden werden. Zur Rückhaltung von Schwimmstoffen im Abwasserkanal wird die Verwendung der Schlitzklappen in Kombination mit einer Tauchwand vorgeschlagen.
Vorteile der Schlitzklappe UFT-FluidSlot
- die weiche Gummilasche öffnet sich bei geringem Öffnungsdruck in Fließrichtung
- nachträglicher Einbau durch Andübeln möglich
- keine Lager, keine Mechanik
- bei Rückstau dichtet die Klappe in Sperrrichtung sofort und zuverlässig ab
- keine Verstopfungsgefahr
- korrosionsfest
- die Schlitzklappe ist deutlich leistungsfähiger als kreisrunde Rückstauklappen
