0238 Selbstabreinigender Stabrechen UFT-FluidGiWA
Verwendungszweck des Selbstabreinigenden Stabrechens der Firma WAS Wasser-Abwasser-Service GmbH
Bei stärkeren Regenereignissen kann an Klär- oder Beckenüberläufen Mischwasser aus der Kanalisation in die Gewässer gelangen. Dabei können sichtbare, unästhetische Verschmutzungen durch Toilettenpapier, Hygieneartikel, Plastikfolien usw. ausgetragen werden, die sich dann an den Gewässerufern wiederfinden. Deshalb werden Entlastungsschwellen häufig mit Rechen für den Grobstoff rückhalt aus- oder nachgerüstet.
Der Selbstabreinigende Stabrechen UFT-FluidGiWA hält diese Grobstoffe zurück. Der patentierte GiWA-Rechen der Firma WAS Wasser-Abwasser-Service GmbH kann ohne Fremdenenergie mithilfe eines Wasserrades betrieben werden.

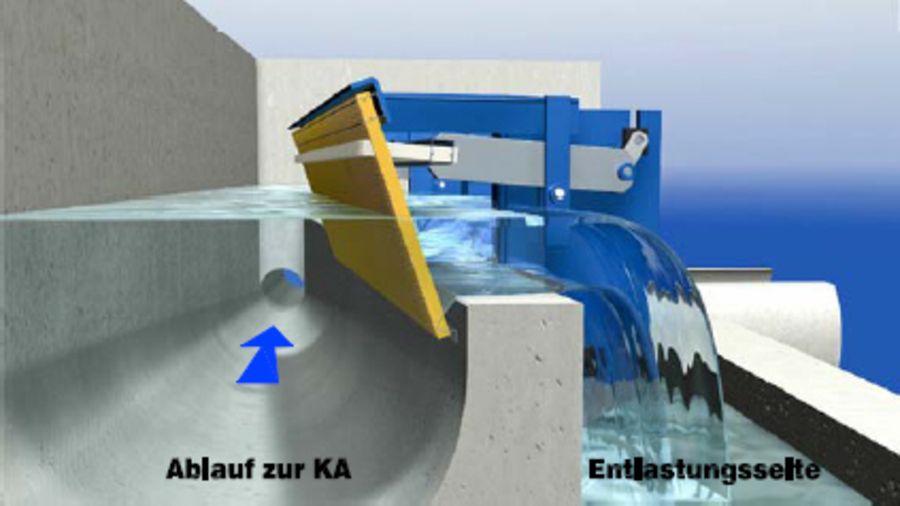

Der GiWA-Rechen setzt sich aus einzelnen, zwei Meter langen Modulen zusammen. Er wird an einer tragfähigen, horizontalen Betonschwelle montiert. Die Montage kann vollständig von der Entlastungsseite her erfolgen. Die Höhe des Entlastungsbeginns wird durch den Einbau des Rechens nicht wesentlich verändert. Der Rechen wird horizontal durchströmt. Die Rechenstäbe sind nahezu senkrecht angeordnet. Der Stababstand sowie die Stabdicke betragen 7 mm. Die Abreinigung des Rechens erfolgt von hinten mit einem Abstreifkamm auf kurzem Weg von oben nach unten. Unten wird der Kamm vollständig aus dem Stabpaket herausgezogen, dadurch gereinigt und am oberen Ende der Stäbe wieder neu in die Stabzwischenräume eingeführt.
Der Kamm wird durch ein Wasserrad auf der Entlastungsseite angetrieben, zu dem das vorgereinigte Wasser geführt wird. Die Frequenz des Reinigungszyklus wird alleine durch die Menge des überlaufenden Wassers bestimmt und damit automatisch dem Bedarf angepasst. Die Abwärtsbewegung des Kamms erfolgt nur durch die Schwerkraft. Dadurch wird ein schonendes Abstreifen des Rechensguts gewährleistet. Wird der Kamm durch das Rechengut an der vollständigen Abwärtsbewegung gehindert, wird er durch die zyklische Antriebsbewegung frühzeitig aus dem Stabpaket herausgezogen und oben wieder neu eingesetzt. Dieser Vorgang wird wiederholt, solange das Entlastungsereignis andauert.
Die besonderen Eigenschaften und Vorteile des Selbstabreinigenden Stabrechens UFT-FluidGiWA sind:
- zuverlässiger Rückhalt von im Abwasser mitgeführten unästhetischen Grobstoffen
- fremdenergiefreier Schaufelradantrieb (Betrieb mit Elektromotor möglich)
- Modulbauweise mit separater Antriebseinheit für jedes Modul (Betriebssicherheit)
- minimaler Abstreifweg, dadurch kein Zerreiben des Rechenguts
- blockierungsfreie Abstreifmechanik und selbsttätige Regeneration im Störfall
- permanente Selbstreinigung der Abstreifer an den Rechenstäben
- überflutbar
- ohne eintauchende Antriebsteile
- keine besondere Montageöffnung für den Einbau erforderlich
- Montage bei Nachrüstung über Einstieg DN 625 möglich
- gesamte Rechenanlage vom Entlastungsraum aus montierbar und zugänglich
- alle Einzelteile der Rechenanlage zerlegbar miteinander verbunden (ohne Verschweißung)
- weitgehend wartungsfrei
- ausrüstbar für Fernüberwachung
