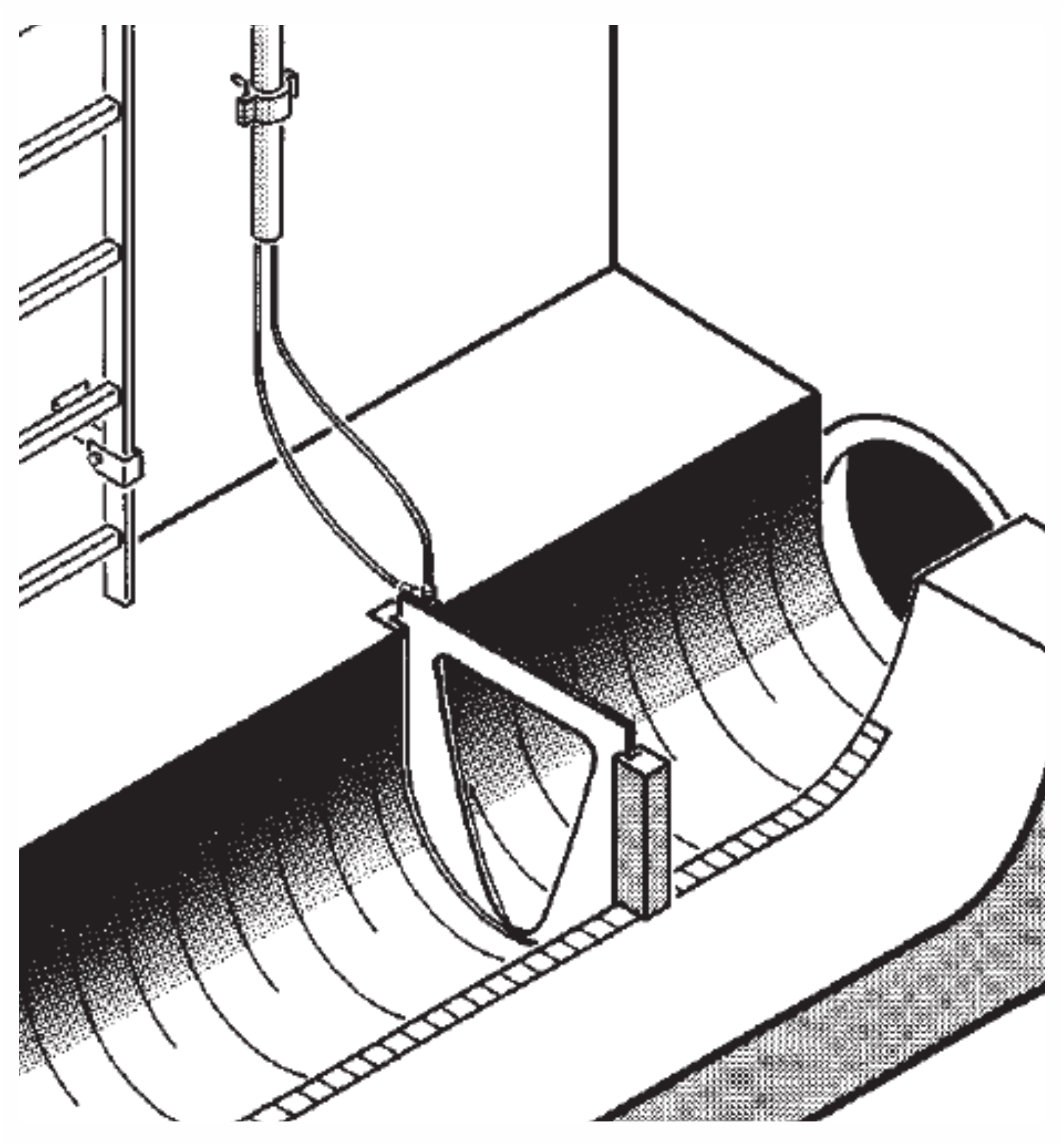

Parabelmessblende mit Lufteinperlung in einem Messschacht. Heute wird zur Wasserstandsmessung auch oft eine Radarsonde verwendet.

Parabelmessblende UFT-FluidVenturi

Die Parabelmessblende UFT-FluidVenturi ist ein parabelförmiges, scharfkantiges Messwehr zur kontinuierlichen oder bedarfsweisen Abflussmessung in Misch- und Regenwasserkanälen. Die Einengung erzwingt einen eindeutigen Zusammenhang zwischen dem Abfluss und dem sich einstellenden Einstau (hydraulische Abflussmessmethode). Durch Messung des Wasserstandes kann somit über eine Gerätekennlinie eindeutig auf den Abfluss in l/s geschlossen werden.

Die Parabelmessblende ist in verschiedenen Nennweiten je nach gewünschtem Abfluss erhältlich, wobei bei jeder Nennweite auch die Öffnungsweite der Parabel variiert werden kann. Das Gerät wird von uns kundenspezifisch hydraulisch bemessen. Wie bei jedem Messwehr ist auch für die Parabelmessblende für die korrekte Funktion Rückstaufreiheit erforderlich. Die Wasserstandsmessung erfolgt mithilfe eines Radar- oder Ultraschallsensors 2-3 Nennweiten vor dem Messwehr oder mittels Lufteinperlung direkt an der Messblende. Alternativ gibt es auch einschraubbare wasserdicht verkapselte Drucksensoren, die direkt in der Blende eingebaut werden können.

Autor: G. Weiß · Revisionsstand: 04.11.2020
