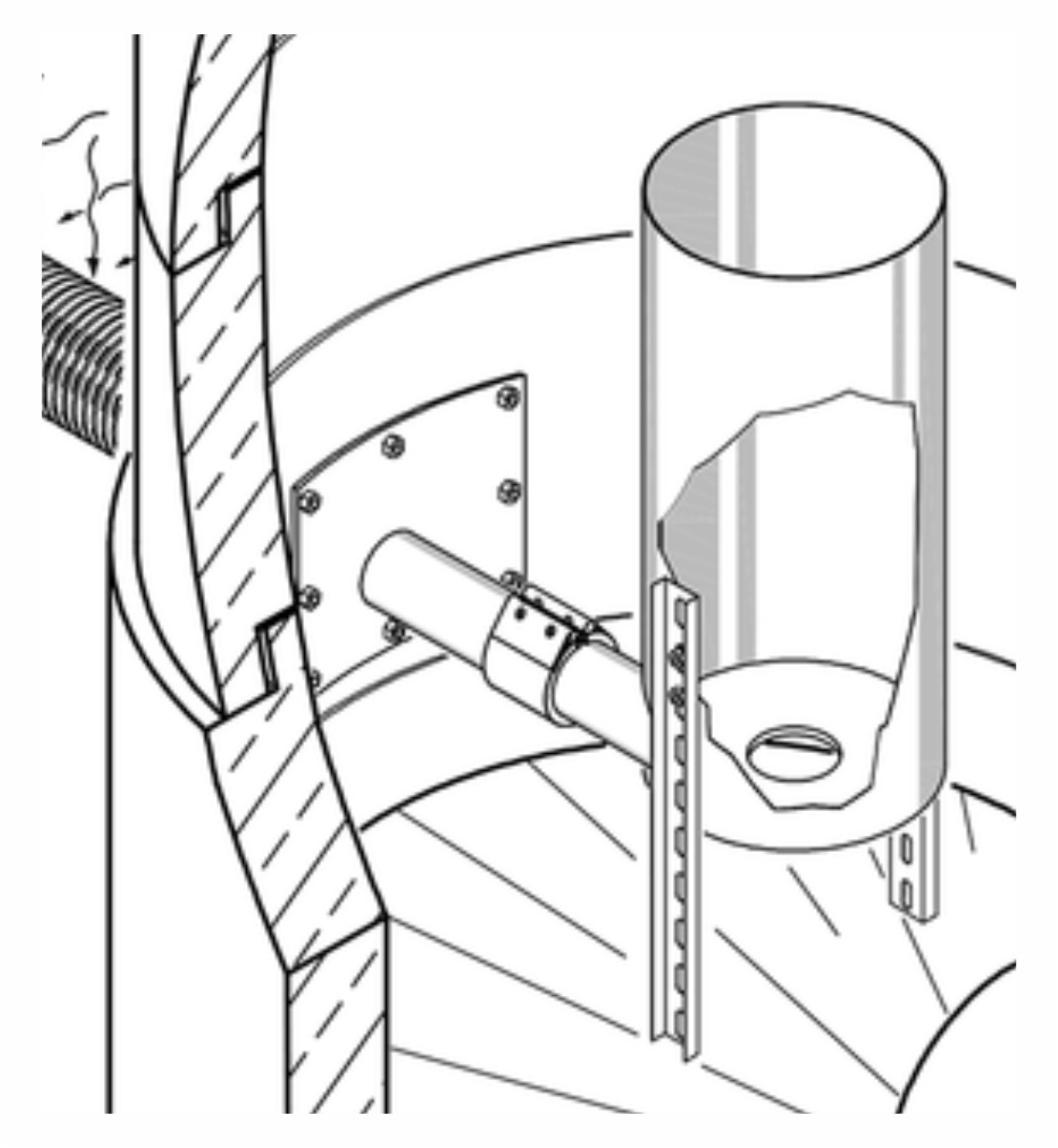

Der Zulauf dieser Rigolendrossel wird durch ein Filterrohr in einer Kiesrigole gebildet. Die Rigolendrossel selbst ist in einem halbtrockenen Schacht installiert.

Rigolendrossel UFT-FluidVortex-R

Die Rigolendrossel FluidVortex-R ist ein Abflussbegrenzer mit integriertem Überlauf-Element speziell für unterirdische Speicherrigolen als Regenrückhaltebecken. Die Aufstellung ist halbtrocken. Die Rigolendrossel  lässt sich durch Wahl der Zylinderhöhe und des Blendendurchmessers an den gewünschten Abfluss und die zulässige Einstauhöhe der Rigole anpassen. Die Aufstellung erfolgt zumeist in einem eigenen Schacht.

Die Rigole kann entweder eine mit Geotextil ummantelte Kiesrigole (ca. 30 % Porenvolumen) oder aber aus Kunststoff-Rigolenkörpern zusammengesetzt sein.

Der Drosselabfluss wird meist durch die Belastbarkeit der Gewässers bestimmt; häufig wird für solche Rigolen eine Bemessungs-Regenspende für die Drosseln vorgegeben. Die Rigole selbst wird dann wie ein normales Regenrückhaltebecken nach DWA-A 117 bemessen.



Autor: G. Weiß · Revisionsstand: 08.11.2020
