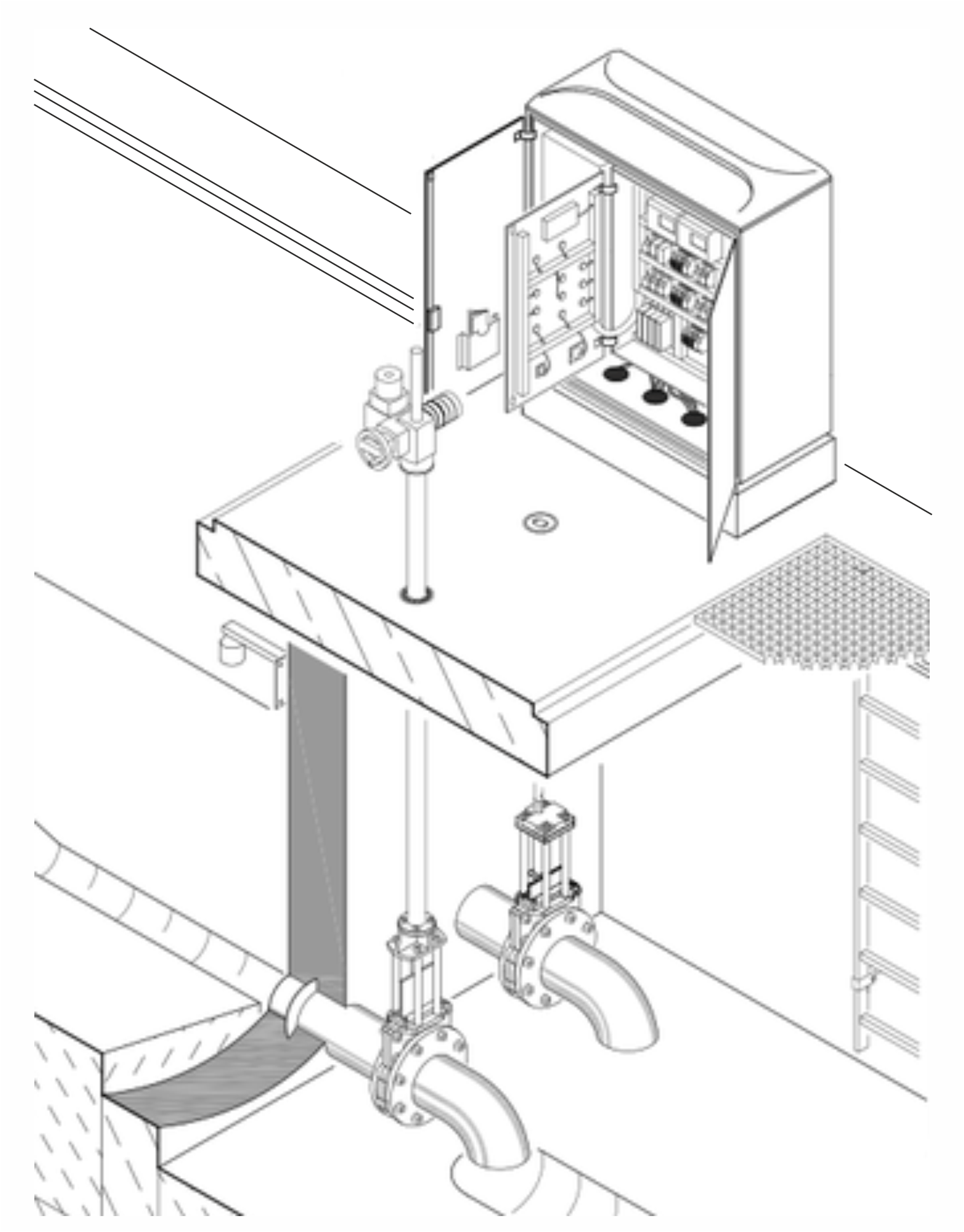

Elektronisch gesteuerter Drosselschieber mit Radar-Wasserstandsmessung im Regenbecken und Stellschieber mit Überflurantrieb in halbtrockener Aufstellung

Elektronisch gesteuerter Drosselschieber UFT-FluidEControl

Der elektronisch gesteuerte Drosselschieber UFT-FluidEControl ist als Abflussbegrenzer eine klassische Abflusssteuerung mit Messung des Oberwasserstandes und Steuerung der Stellung eines Motorschiebers: Bei hoher Beckenfüllung wird der Schieber progressiv geschlossen und umgekehrt. Es gibt eine eindeutige Kurve Schieberöffnung = f(Wasserstand), die natürlich projektspezifisch ist.

Das Gerät ist nach DWA-A 166 und DWA-A 111 für Abflüsse in Mischwasser > 25 l/s geeignet. Eine zweite Wasserstandsmessung im Unterwasser kann eine Verlegung erkennen und eine Spülroutine auslösen. Unsere Steuerungsroutinen sind auf eine geringe Anzahl von Stellspielen (im Interesse eines geringen Schieberverschleißes) bei dennoch möglichst genauer Einhaltung des Sollabflusses optimiert.

Aus Explosionsschutzgründen zieht man beim Motorschieber oft eine Ausführung mit Stellsäule und Überflurantrieb vor. Es gibt jedoch auch exgeschützte Antriebe für Unterfluraufstellung. Der Schieber selbst kann ein nass aufgestellter Wandschieber oder aber eine halbtrocken aufgestellte Zwischenflanscharmatur sein. Das unterschiedliche hydraulische Verhalten dieser Installationsarten wird in den hinterlegten Steuerkurven berücksichtigt.

Autor: G. Weiß · Revisionsstand: 13.11.2020
