Der Sedimentationsschacht ist eine lokale Behandlungsanlage für den Oberflächenabfluss kleiner Einzugsgebiete vor Einleitung in ein Gewässer
Sedimentationsschacht UFT-FluidSettle
Bei der Konzeption alternativer Entwässerungssysteme sind oft lokale Regenwasserbehandlungsanlagen erforderlich, die für kleine Einzugsgebiete geeignet sind und eine gute Reinigungsleistung auf geringem Raum ermöglichen. Das ist natürlich nur im Trennsystem sinnvoll.

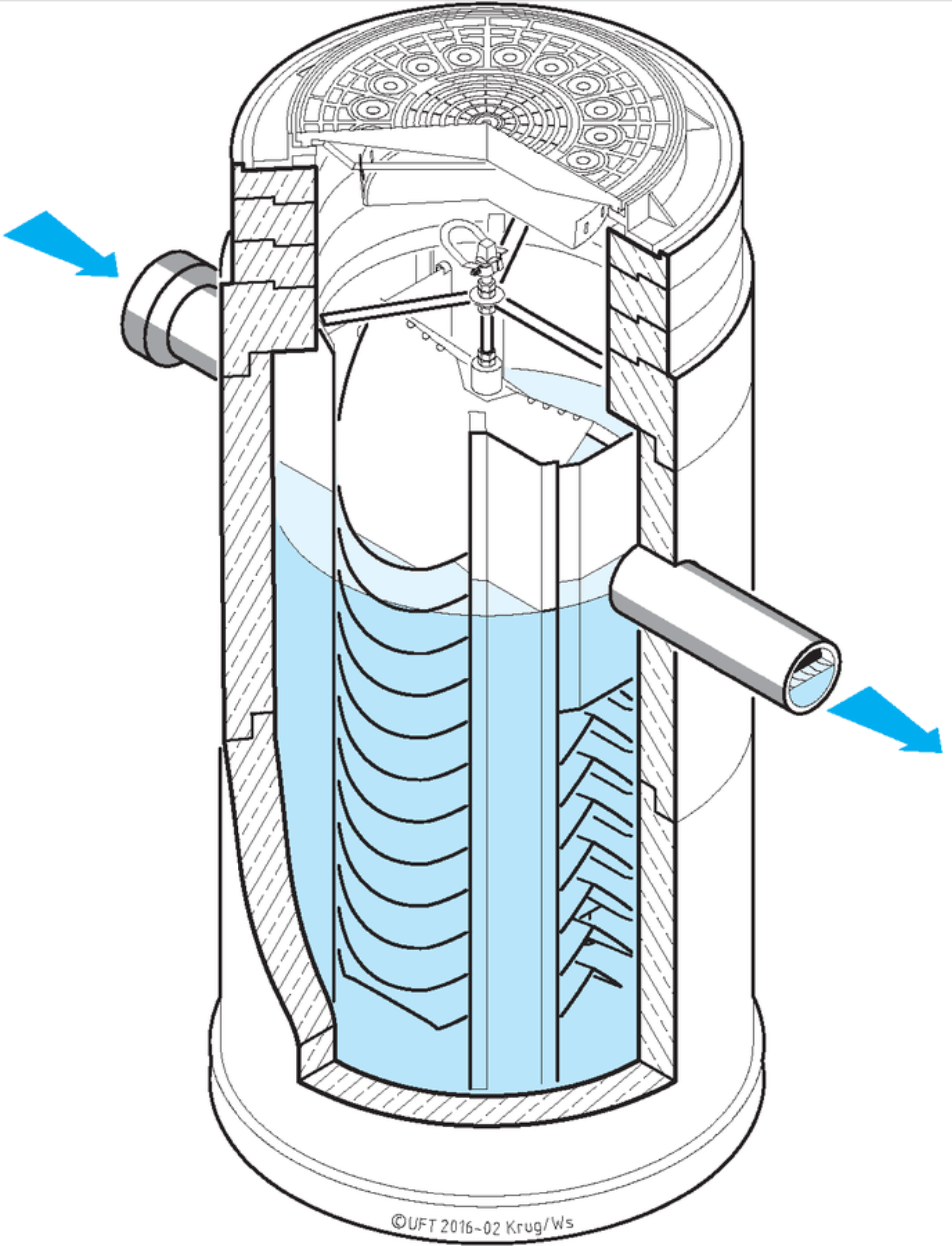

Der Sedimentationsschacht UFT-FluidSettle ist eine reine Sedimentationsanlage und von der Konzeption her ein Kreuzstromschrägklärer (vgl. den UFT-Wiki-Eintrag zum Schrägklärer). Er eignet sich zum Entfernen absetzbarer Stoffe im Regenabfluss. Die Bemessung erfolgt nach DWA-M 153 bzw. künftig nach DWA-A 102 nach Maßgabe der absetzwirksamen Projektionsfläche. Konstruktiv ist die Anlage in einem Fertigbetonschacht eingebaut.
Der Sedimentationsschacht UFT-FluidSettle hat einen Dauerstau. Das Sediment setzt sich auf den dachförmigen Kunststofflamellen ab und kann seitlich im Bereich des Strömungsschattens abrutschen. Zur Abreinigung kann der "Lamellenbaum" mithilfe eines Vierkants und einem von oben eingesteckten Schieberschlüssels von Hand hin- und hergeschwenkt werden. Dann wird der Schachtinhalt mit einem Saugwagen durch das mittige Saugrohr entleert. Beim nächsten Regen füllt sich der Dauerstau wieder auf.
Autor: G. Weiß · Revisionsstand: 15.11.2020
