Spantenklappe UFT-FluidFrame

Viele Bauwerke der Mischwasserbehandlung (Regenüberlaufbecken, Regenüberläufe) haben relativ niedrig angeordnete Überlaufschwellen an Beckenüberlauf und Klärüberlauf. Bei Hochwasser im Gewässer werden solche Schwellen oft mit Rückstausicherungen ausgerüstet.

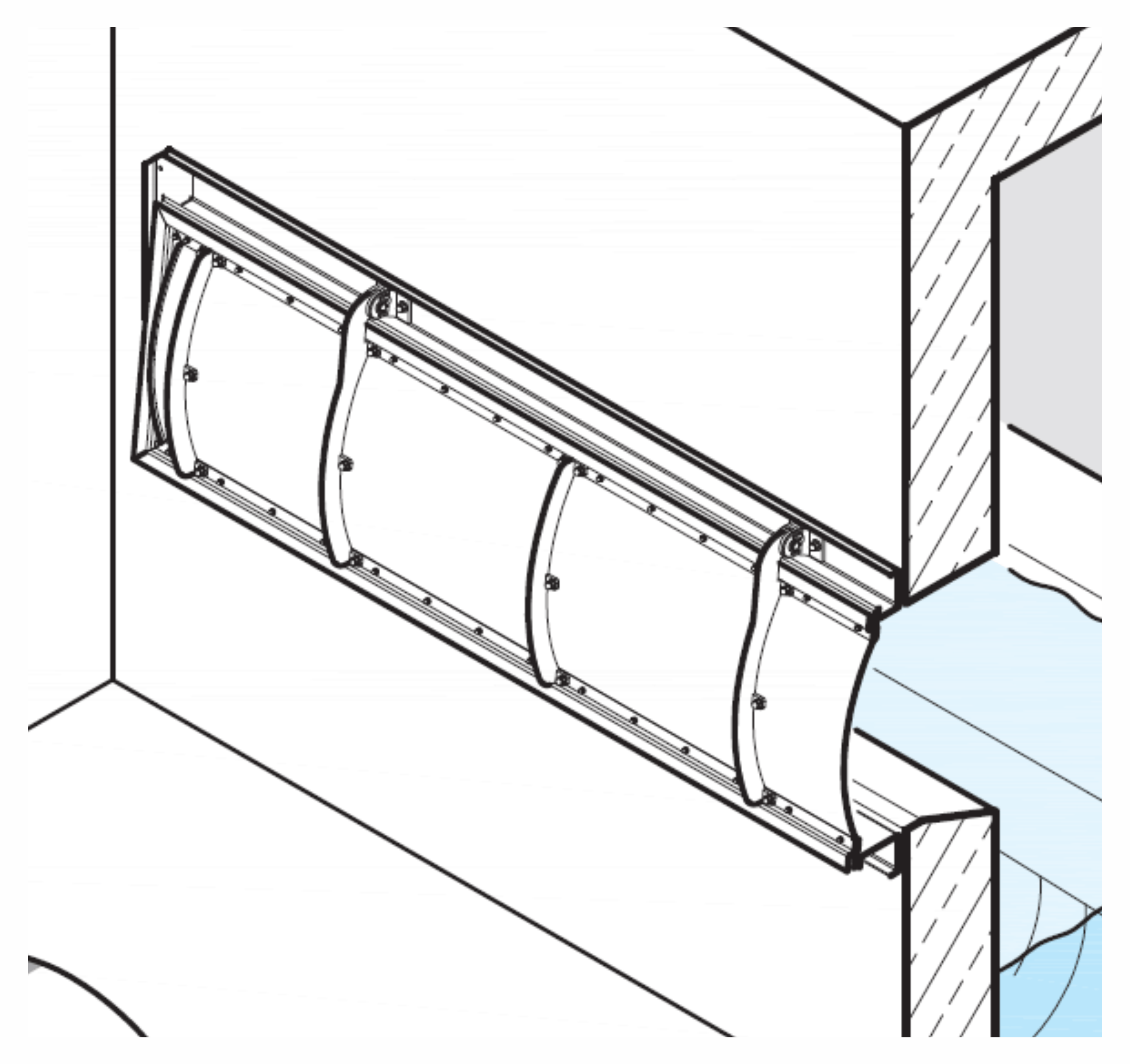

Die Spantenklappe UFT-FluidSlot ist eine kompakt konstruierte Edelstahlklappe vor einem Rahmen aus demselben Material. Die Abdichtung erfolgt mittels einer umlaufenden Dichtung aus abwasserbeständigem Perbunan. Die Spantenklappe eignet sich für mäßige bis hohe Sperrdruckhöhen an mittelgroßen Fließgewässern. Die Spantenklappe ist eine relativ leichte Konstruktion und verursacht daher einen nur geringen hydraulischen Zusatzverlust in Durchlassrichtung. Außerdem kann man auch hier die Unterkante der Klappe etwas tiefer als die Wehrschwelle anordnen, so dass das Zwickelwasser die Klappe gerade öffnet. An sehr langen Wehrschwellen ordnet man mehrere Spantenklappen nebeneinander auf gleicher Höhe an.

Autor: G. Weiß · Revisionsstand: 15.11.2020
