Schlitzklappe UFT-FluidSlot

Viele Bauwerke der Mischwasserbehandlung (Regenüberlaufbecken, Regenüberläufe) haben relativ niedrig angeordnete Überlaufschwellen an Beckenüberlauf und Klärüberlauf. Bei Hochwasser im Gewässer werden solche Schwellen oft mit Rückstausicherungen ausgerüstet.

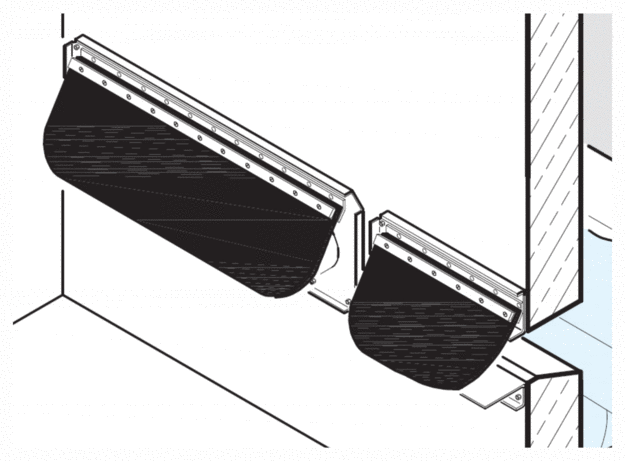

Die Schlitzklappe UFT-FluidSlot besteht aus einer Gummilippe und einem Edelstahlrahmen. Sie eignet sich für mäßige Sperrdruckhöhen an kleinen bis mittelgroßen Fließgewässern. Die Schlitzklappe verursacht infolge ihrer Form einen nur geringen hydraulischen Zusatzverlust in Durchlassrichtung. Außerdem kann man die Unterkante der Klappe etwas tiefer als die Wehrschwelle anordnen, so dass das Zwickelwasser die Klappe gerade öffnet. An längeren Wehrschwellen ordnet man mehrere Schlitzklappen nebeneinander auf gleicher Höhe an.

Autor: G. Weiß · Revisionsstand: 15.11.2020
