MID-Abflussregler in ungedükerter Ausführung und in trockener Aufstellung

MID-Abflussregler UFT-FluidMID

Der MID-Abflussregler UFT-FluidMID ist ein Abflussbegrenzer mit Fremdenergie, bei dem der Istabfluss elektronisch mit einem magnetisch-induktiven Abflussmesser gemessen wird und in der Elektronik mit einem Sollwert verglichen wird (Abflussregelung). Bei Abweichungen regelt ein Motorschieber den Istabfluss nach. Der Einsatz ist als Abflussbegrenzer speziell an Fang- und Durchlaufbecken im Mischsystem, außerdem aber auch als reine Messstation zur Abflussmessung. Den MID-Abflussregler UFT-FluidMID gibt es in verschiedenen Nennweiten, je nach dem gewünschten Abfluss.

Der MID-Abflussregler UFT-FluidMID wird zum Einen mit gedükertem Messrohr gebaut, welches auch bei Trockenwetter vollständig gefüllt ist. Hier setzen wir Vollfüllungs-MIDs namhafter Hersteller ein, die eine gute Messgenauigkeit haben und relativ preisgünstig sind. Um Ablagerungen im Messrohr zu vermeiden, arbeiten die gedükerten Abflussregler mit regelmäßigem Einstau und anschließendem plötzlichem Öffnen des Schiebers zum Freispülen. Alternativ kann auch eine Boosterpumpe eingesetzt werden, die intermittierend zugeschaltet wird und im Messrohr für Turbulenz sorgt.

Als Sonderausführung gibt es Vollfüllungs-MIDs auch in eichfähiger Ausführung. Damit ausgerüstete MID-Abflussregler können auch zur Abflussregistrierung zu Abrechnungszwecken, etwa bei mehreren Gemeinden in einem Abwasserverband, eingesetzt werden.

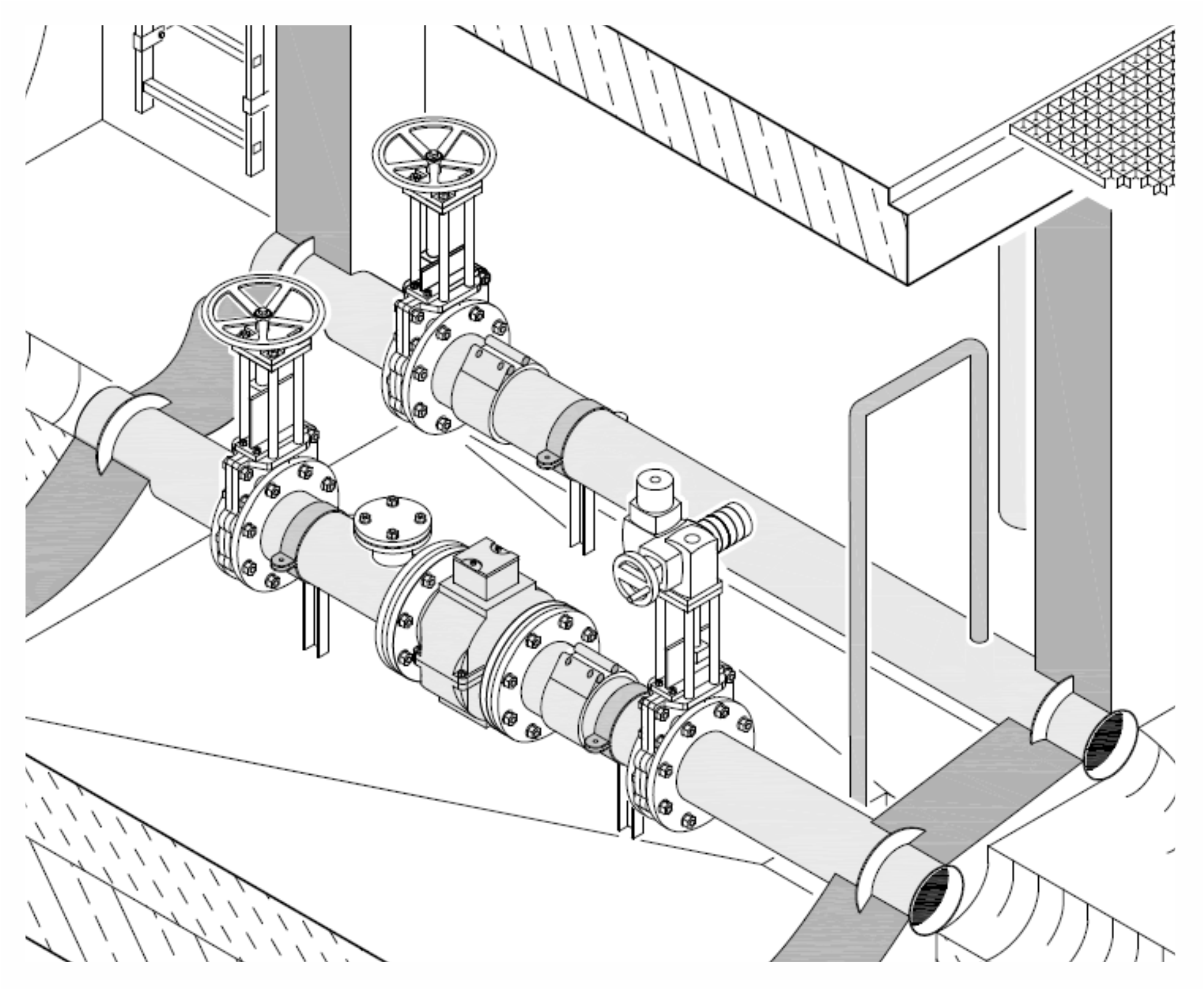

Zum Anderen ist der MID-Abflussregler UFT-FluidMID auch mit durchgehendem, ungedükertem Messrohr erhältlich, welches bei Trockenwetter in Teilfüllung durchströmt wird. Hier kommen spezielle für Teilfüllung geeignete magnetisch-induktive Abflussmesser zum Einsatz. Die Ablagerungsgefahr ist hierbei geringer, auch werden keine Schwimmstoffe vor dem Messrohr gefangen.

Klassisch ist die trockene Aufstellung mit einem dreiteiligen Drosselbauwerk mit Vor- und Nachschacht. Speziell für Nachrüstungszwecke gibt es aber auch die Möglichkeit, Messrohr und Umlaufleitung im Messschacht zusammenzuführen, wodurch ein Nachschacht eingespart werden kann. Für halbtrockene Aufstellung, etwa zum Einbau in einen vorhandenen Drosselschacht, gibt es den Universal-Abflussregler UFT-FluidShortE und den Diskusregler UFT-FluidDisk; in diesen Fällen kommen explosionsgeschützte MID-Messaufnehmer zum Einsatz.



Autor: G. Weiß · Revisionsstand: 04.11.2020

Weitere Informationen

Näheres über die Produkte:

Gedükerter MID-Abflussregler UFT-FluidMID, Typ MIDg

Ungedükerter MID-Abflussregler UFT-FluidMID, Typ MIDu

Universal-Abflussregler UFT-FluidShortE

Diskusregler UFT-FluidDisc

Produktinformationen als PDF

von den oben angegebenen Seiten herunterladbar
