Kritischer Abfluss Q_krit

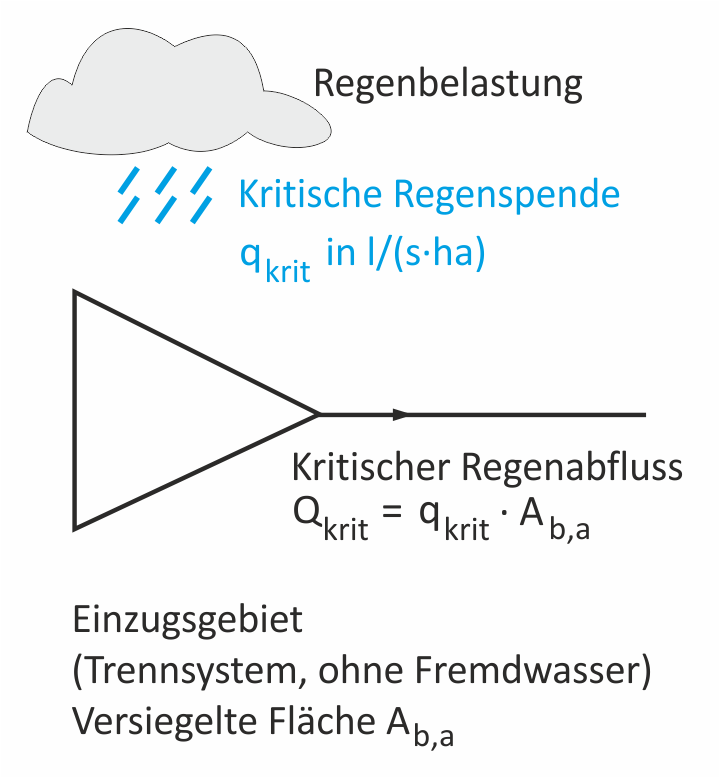

Der kritische Abfluss Q_krit ist ein Bemessungsabfluss, der bei einem Regen mäßiger Stärke auftritt. Um diesen zu parametrisieren, definiert man eine kritische Regenspende q_krit in l/(s·ha) und multipliziert diese mit der an das Entwässerungssystem angeschlossene befestigten Einzugsgebietsfläche A_b,a (neue Schreibweise nach DWA-A 102, früher nach ATV A 128: A_U). Hinzu kommt ein eventuell kontinuierlich abfließender Fremdwasserabfluss. Bei Bauwerken des Mischsystems ist zusätzlich auch noch der Schmutzwasserabfluss zu berücksichtigen.

Der kritische Abfluss Q_krit wird zur Bemessung von Regenklärbecken in der Trennkanalisation, von Durchlaufbecken in der Mischkanalisation und von anderen Sedimentationsanlagen (z.B. Schrägklärern) angesetzt, und zwar darf der Beckenüberlauf nach DWA-A 166 erst dann anspringen, wenn über den Klärüberlauf mindestens Q_krit fließen. Auch die Nachweise z.B. für die Oberflächenbeschickung nach DWA-A 166 werden mit Q_krit geführt.

Außerdem muss nach DWA-A 102 der Drosselabfluss von Regenüberläufen mindestens dem kritischen Abfluss Q_krit (plus Trockenwetterabfluss plus von oben weitergeleitete Drosselabflüsse) entsprechen, jedoch mit einer fließzeitabhängigen Abminderung.

Als Festlegung hat sich in verschiedenen Richtlinien ein Wert von q_krit = 15 l/(s·ha) eingebürgert. DWA-A 102 geht darauf in einem Kapitel im Anhang speziell ein. Danach kommt größenordnungsmäßig 90 % des Regenabflussvolumens bei geringeren Regenspenden zum Abfluss. Ältere Richtlinien, etwa auch DWA-M 153, differenzieren unterschiedliche Anforderungen an die Bauwerke mit auf 30, 45 oder 60 l/(s·ha) erhöhten kritischen Regenspenden.

Autor: G. Weiß · Revisionsstand: 21.11.2020
