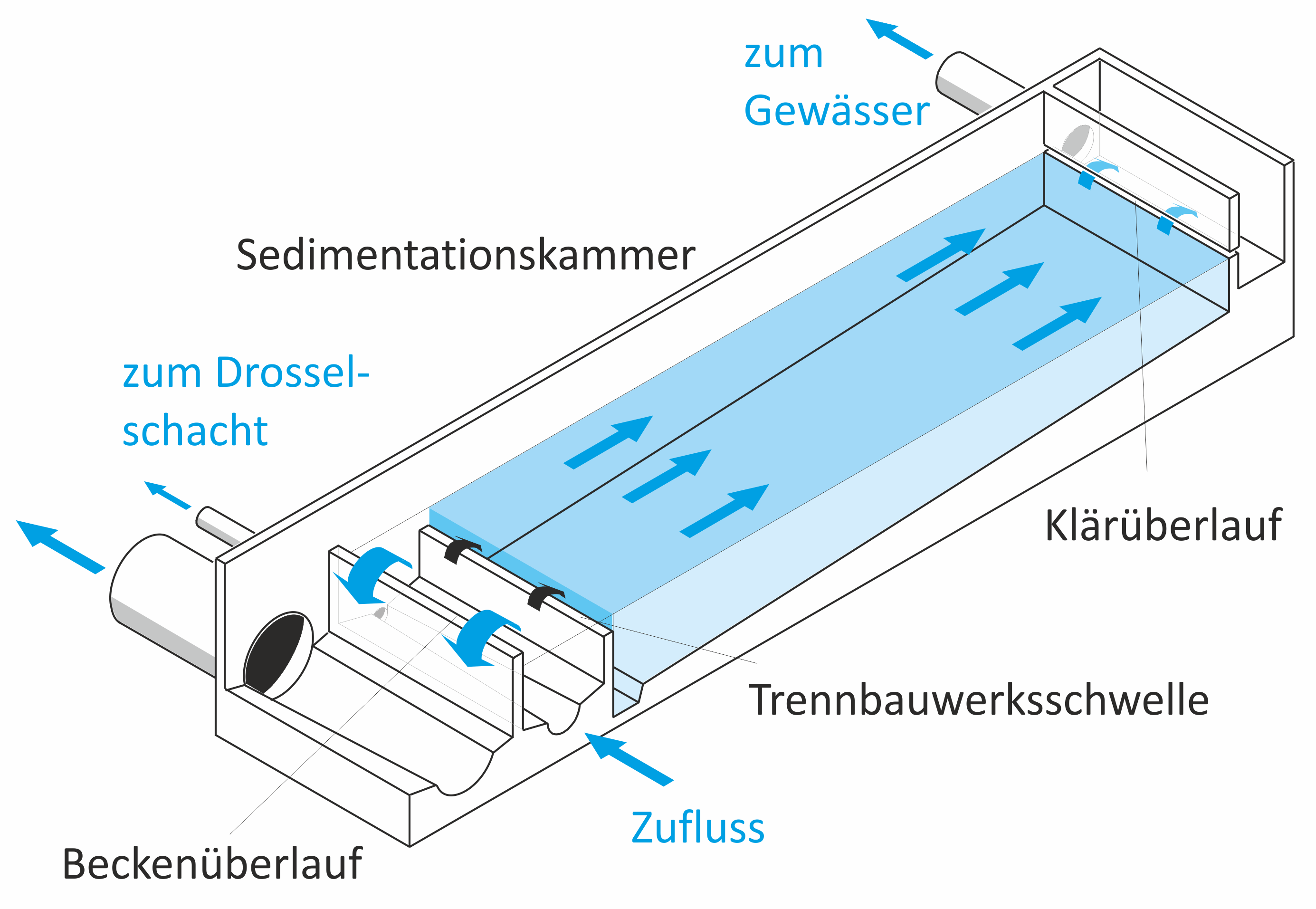

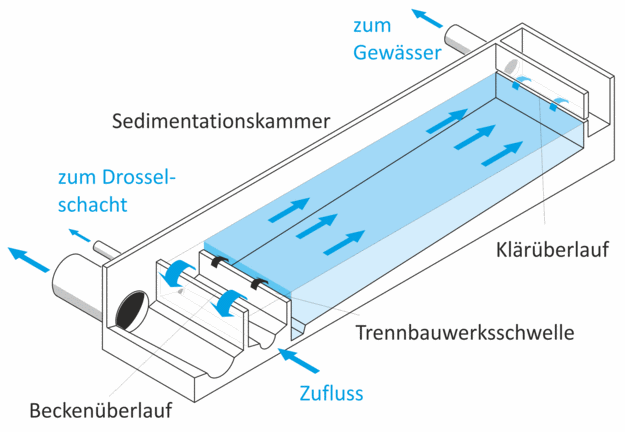

Rechteckbecken im Nebenschluss mit einander gegenüber liegendem Becken- und Klärüberlauf

Rechteckbecken

Regenüberlaufbecken (Fang- wie Durchlaufbecken) im Mischsystem und Regenklärbecken im Trennsystem werden als Betonbauwerke oft mit einem rechteckigen Grundriss ausgeführt. Bei Durchlaufbecken empfiehlt es sich, den Zulauf und den Klärüberlauf an den gegenüberliegenden Schmalseiten anzuordnen, um das Wasser möglichst parallel und ohne große Totwasserzonen durch die langgestreckte Sedimentationskammer strömen zu lassen. DWA-A 166 fordert für Rechteckbecken neben einer hinreichend geringen Oberflächenbeschickung (< 10 m/h beim kritischen Abfluss Qkrit) und einer maximalen Längsdurchströmungsgeschwindigkeit (< 5 cm/s bei Qkrit) auch das Einhalten bestimmter Proportionen Länge L : Breite B: Tiefe H (L:B = 3..4,5; B:H = 2..4; L:H = 6..15). Becken, die diese Proportionen nicht einhalten, können mit Längswänden in mehrere Kammern unterteilt werden. Rechteckbecken können im Haupt- und im Nebenschluss angeordnet werden.

Rechteckbecken eignen sich besonders gut zum Einbau von Spülkippen zur Beckenreinigung.

Autor: G. Weiß · Revisionsstand: 21.11.2020
